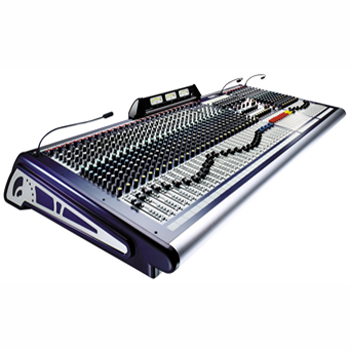

GB8 是 Soundcraft 总设计师 Graham Blyth 的名字缩写，为了庆祝 Soundcraft 30 周年，他精心设计了一套均衡器/功放，命名为 GB30，向用户提供真正高端的均衡效果和宁静的调音台。GB30 拥有更大的动态范围，更少的噪音，更接近人类听觉的特性。
GB8 的每一通道均设有电平表，让调音师容易掌握信号是否正常。这些基础令 GB8 成为一款功能齐备的 FOH 主扩声调音台。源自同厂较高档次的 MH 系列的设计概念，Aux 旋钮电位器可以与 Group 直线式推子互相倒换，轻而易举地把现场主扩声调音台转变为返送监听调音台。
特点：
•16、24、32 和 40、48个通道的 5 种结构尺寸
•每通道有 48V 可开关的幻像电源
•GB30 话筒前置放大器和精密的均衡电路
•8 个 AUX 辅助输出( 4 个 AUX 可切换推子前/推子后)
•19 条母线
•18dB / 倍频程的高通滤波器
•4 个全立体声通道
•4 个立体声返回
•每个通道设有直接输出
•8 个编组输出
•4 个哑音编组
•11 x 4 矩阵输出
•对讲装置
•100mm 行程的推子
•12 段 LED 光柱电平显示表
•带限幅器的录音输出
典型技术参数
频率响应 话筒/线路输入到任何输出端，
20Hz-20kHz <1dB
谐波失真+噪声 话筒电平为 -30dBu 和 +20dBu，
全部输出端为 <0.006%(1kHz)
噪声
22Hz-22kHz 带宽有效值测量 话筒等效输入噪声 -128dBu，(150Ω源阻抗和固定增益)
混音输出 <-82dBu(40 个输入发送到混音)
编组输出 <-83dBu
辅助输出 <-80dBu
矩阵输出 <-89dBu
串音(1kHz，典型值) 输入通道哑音 <-97dBu
输入推子关断 <-95dBu
声像隔离度 <-77dBu
混音路径隔离度 <-97dBu
编组路径隔离度 <-97dBu
邻近通道串音 <-99dBu
编组到混音 <-89dBu
辅助发送电位器隔离度 <-84dBu
矩阵发送电位器隔离度 <-84dBu
共模抑制比(CMRR) 典型值 1kHz 80dB
最大输入和输出电平 单声道和立体声话筒输入 +15dBu
单声道和立体声线路输入 +30dBu
立体声回传和插入回传 +20dBu
任何输出端 +20dBu
一般操作电平 0dBu
耳机输出功率 2 x 250mW / 200Ω
输入和输出阻抗 话筒输入 2kΩ
线路输入和立体声回传 10kΩ
输入通道插入回传 EQ 插入为 5kΩ，其他为 3kΩ
混音、编组、辅助和直接输出 150Ω
插入发送 75Ω
推荐耳机阻抗 50Ω - 600Ω
高通滤波器(单声道输入) 18dB/倍频程，100Hz
EQ(单通道输入) 高频 13kHz，+/-15dB，2 阶高通滤波器
高中频 550Hz-1.3kHz，±15dB，Q=1.5 带通滤波器
低中频 80Hz-1.9kH，±15dB，Q=1.5 带通滤波器
低频 80Hz，±15dB，2 阶低通滤波器
电平表 输入通道 单个三色 4 段 LED 发光二极管电平表
输出通道 7 个三色 12 段 LED 发光二极管电平表
电源消耗 交流 50/60Hz、85V-270V AC 万能输入电源，
功率消耗 小于 150W
操作条件 温度范围 -10℃ ~ +30℃
相对湿度
0% ~ 80%
尺寸 宽度 1666mm
重量 40kg
