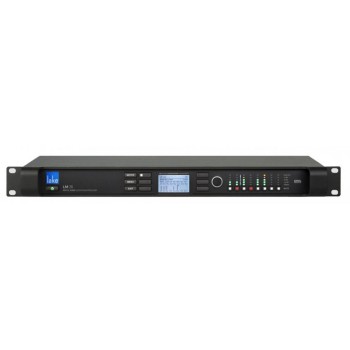

点击图片查看原图
技术规格
模型LM 26
特征
模块配置2轮廓或4台面模块
通道处理6在轮廓模式，4在台面模式
输入路由器8输入路由器在每个4个优先级，优先级低的无缝切换
模块输入混频器4通道的轮廓，8通道台面模块。混合所有输入路由器之间的比例。
输入处理升余弦台面和理想的图形输入均衡器
输出处理线性相位或经典的交叉，参数均衡器，架子和全通滤波器
特点延迟，静音，相位，增益等。
limitermax峰值和RMS限制器限幅器。可配置的maxrmslevel，maxrmscorner，maxrmsattack
超级模块兼容
音频性能
转换分辨率24位
内部采样率/数据路径96千赫/ 32位浮点
最好的产品传播延迟的情况下（AES同步96千赫到96千赫通过AES同步模块）0.871毫秒的模拟（模拟在模拟通过模块）1.039毫秒（模拟通过AES同步96千赫绕过模块）0.158毫秒
最大可用用户延迟2秒
模拟
投入产出2投入，产出6
频率响应，数字模拟+ / -0.03分贝，20赫兹到20千赫
频率响应，模拟到数字+ / - 0.1分贝，20赫兹到20千赫
总谐波失真+噪声，输入0.00024%个典型在1千赫
总谐波失真+噪声，输出0.00037%个典型在1千赫
动态范围，输入116分贝
动态范围，输出115分贝
输入阻抗20欧姆10欧姆平衡，不平衡
共模抑制（CMR）- 74分贝，20赫兹到20千赫
串扰，输入- 98分贝，20赫兹到20千赫
音频网络
投入产出4投入，产出8
支持的采样率48，96千赫
支持冗余路径
灵活的拓扑结构
AES输入
投入产出4投入，产出8
支持的分辨率高达24位
支持的采样率44.1，48，88.2，96，192，176.4千赫
终止选择
背板接口
模拟输入和输出2 + 6 XLR
AES输入和输出引脚，可选择的终止
以太网端口双Neutrik®ethercon®
GPIO DB-9
电源可拆卸锁定3 IEC
控制与监控接口，通过以太网对湖泊控制器软件
GPIO
输入2个通用输入（GPI）支持外部触点闭合
输出2通用输出（GPO）与内部触点闭合
软件可配置输入控制待机状态，静音状态，双预设召回
软件可配置的输出指示待机状态，静音状态，故障，准备
以太网
1000 base-T千兆以太网
快速以太网100基地TX
前面板用户界面
显示日光可读单色（128×64）
每通道的信号电平和剪辑指示米
故障和警告指示是肯定的
旋转编码器参数调整单/多参数编辑
备用电源按钮/备用
功率
100–标称电压240伏
工作电压70-265 V AC
功率消耗30瓦
尺寸
尺寸483毫米（19“），44毫米（1毫米），290毫米（11.5）
重量
体重5公斤（11磅）
完成
完成黑色钢底盘铸造铝手柄
批准
保修3年，零部件及工厂工艺。见保修声明。
