一、 光源与散热系统
该灯具配备的是OSRAM SIRIUS HRI 330W X8 金卤杯泡 （图2），它仍然是一款短弧、铂金系列的灯泡，对比早期的SIRIUS HRI 330W XL灯泡（表1），我们发现，无论亮度、色温和显指，X8灯泡都有明显提升，特别是显色指数提高到85，使灯具更加适合电视台、剧院等高端场所，并且弧长由1.3mm缩短为1.2mm、而焦距则由31mm增至37.4mm，使得灯泡投射的光束更均匀、更集中。
表1
|
灯泡型号
|
功率（W）
|
弧长（mm）
|
焦距（mm）
|
亮度（lm）
|
色温（K）
|
CRI
|
|
SIRIUS HRI 330W XL
|
330
|
1.3
|
31
|
12000
|
7250
|
71
|
|
SIRIUS HRI 330W X8
|
330
|
1.2
|
37.4
|
12800
|
8000
|
85
|
图2
散热系统，在光源正面是一个90*90mm的轴流风扇（图3.1）对整个光源和灯具进行散热，光源左侧边还有个小涡轮风扇（图3.2）对光源前端进行散热、通过风道引导空气通过隔热片与光源前端区域，另外在两个风机口处都安装了温度传感器，通过软件调速控制，使灯具的温度保持在合适的范围之内；为了保证颜色片和图案片的正常工作，灯具还采用一个60*60mm的轴流风机（图3.1）给颜色轮和图案盘散热。
图3.1 图3.2
二、 颜色和图案系统
固定颜色轮（图4）安装在图案和颜色轮总成上（图7），它包含14片粘合在铝合金圆盘上的梯形二向色性滤色片，分别是深红、橙色、碧绿、深绿、浅绿、淡紫、粉红、黄色、品红、蓝绿、CTO2、CTO1、CTB、深蓝，相比FINE 330 BEAM，多了CTB和粉红两种颜色。色轮旋转平稳流畅，运转一周最快仅需0.2s，可以双向旋转、有半色、流水及彩虹效果。
旋转图案盘（图5）包含12个图案和1个白光孔，图案包含8个金属图案片和4个玻璃图案片，相比FINE 330 BEAM，减少了3个白光孔，增加了3个图案片，图案效果更加丰富，更好的满足用户使用要求。图案片用压簧卡在图案旋转齿轮上，旋转齿轮可以插拔，方便用户更换图案片。
固定图案轮（图6）分布了17种丰富的图案，可以双向流畅旋转，图案间可以瞬间切换，定位准确，图案锐利。直径1-4mm的四个白光孔，可以产生0-4°的光束。
图4 图5 图6
三、 减光与频闪
减光与频闪装置（图7），这个装置是一对边缘呈锯齿状的双开旗形片，两片旗形片由一个电机控制，用于遮挡光线。通过软件控制旗形片的开合速度，即可实现减光和频闪功能。减光时平滑柔顺，频闪时干净利落。频闪频率的范围为1~13次/秒，能营造出有规律的频闪效果以及随机的频闪效果，还能营造出脉冲的频闪效果。
图7
四、 双组棱镜叠加
棱镜组件（图8）包含1个可独立旋转八棱镜和1个可独立旋转五面梯度镜，二者既可单独使用又能互相叠加，一旦叠加就位，形成多个图案图像，效果绚丽，它能以变化的速度旋转，其效果波动如水，构成多层次画面，接近3D效果。旋转八棱镜和五面梯度镜都有很好的影像分离效果，空中光束更炫目，效果饱满。
图8
五、 光学系统
FINE 330 BEAM（2015款）的透镜采用的是直径φ158的光学镜头（图9）、光输出干净、光束粗实、光效高（图10），其大尺寸的透镜非常适合用来投射光束。透镜是用两个丝杆电机驱动，可以前后移动，起到调焦作用，透镜能以合适的速度做精确的线性运动，快速时全程仅需1.5S。
图9
图10
六、 水平、垂直旋转
灯具的水平和垂直旋转范围分别为540°和270°，完成一圈360°水平旋转仅需2.2S，完成270°垂直旋转仅需1.5S。水平、垂直旋转均采用三相电机驱动，运转快速、精准、平稳、低噪音。
七、雾化效果
直径φ60mm的雾化镜（图11）安装在棱镜组件中（图8），当切入雾化效果镜时，其输出光效相当于575-700W金卤灯光源的染色灯具。
图11
八、 模块化设计
整个灯具采用模块化设计，灯体分为灯泡组件、棱镜、图案盘组件、调焦镜头组件，模块化设计让灯具工艺更加美观、协调，且便于安装和维护。

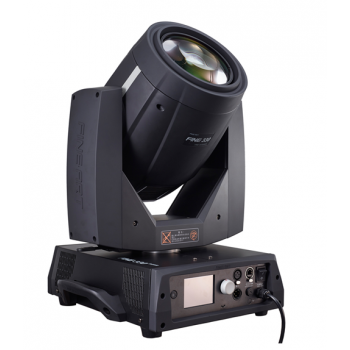

FINE 330 BEAM（2015款）延伸了FINE 330BEAM（第一代）的优越性能，并增加了色片和固定图案盘，提供客户更多选择，是一款集光束、图案、染色功能于一体的灯具。整灯重量25Kg，容易安装、搬运、操作和吊挂。它可以安装在任何位置：测试架、电视台演播室、各种舞台、陈列厅或者是会议室里。同时，小巧的体型还减少了灯具存放时占用的空间，节省运输哈仓储成本。
