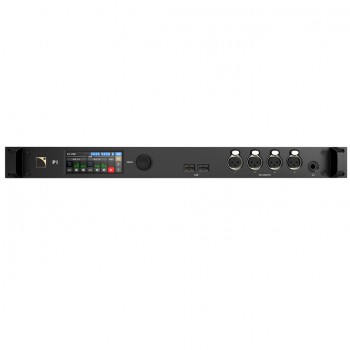

架构 ：20 x 16（+耳机）
母线 ：8 个 DSP 总线 + Cue 总线
I/O ：8 个 Milan-AVB I/O、4 个线路 I/O、4 个 AES I/O、4 个麦克风/线路输入：（48V）
母线处理 ：增益、静音、极性、延迟
16 个 EQ 滤波器
削波保护
高度 1U
网络 无缝冗余连接Milan认证网络
电源
电源指标：100 V - 240 V ( ±10%), 50-60 Hz
连接器:带电源开/关按钮的可锁定 C13 IEC插头
数字信号处理器
数字信号处理器 （DSP）:双SHARC 32比特，浮点运算，96 kHz 采样率
混合矩阵:20 路输入至 8 条独立总线
静音、增益、推子前/后监听
母线:8 总线 + CUE 总线
母线处理:静音、增益、极性
延迟可达4000 ms
16 个 EQ 滤波器
直接路由:从任何输入到任何输出
系统调试:集成M1的测量平台
延迟
模拟或 AES/EBU:0.5 ms 直通
DSP传播延迟:0.37 ms
信号分配:时间对齐冗余音频信号
输入
Milan-AVB:来自两个独立1 Gb/s网口的8个通道AVB流TM 千兆网口
采样频率：48 kHz 或 96 kHz
AES/EBU:4 个 AES/EBU 通道 （2 x AES3），2个3针XLR母头传输
AES/EBU 采样率转换器 （SRC）:24 bit / 96 kHz
模拟（线路电平）:4 个线路通道，4 个 3针XLR母头传输（后面板）
模拟（麦克风/线路电平）:
4 个麦克风/线路通道，4 个3 针 XLR母头传输（前面板）
48 V 幻象电源
增益 0 至 60 dB
二阶高通滤波器 40 Hz
输出处理:静音、增益、极性、组
输出
输出处理:静音、增益、极性、组
模拟（线路电平）:4 个线路通道，4 个 3针XLR公头传输
Milan-AVB:来自两个独立1 Gb/s网口的8个通道Milan-AVB流
采样频率：48 kHz 或 96 kHz
AES/EBU:4 个 AES/EBU 输出通道 （2 x AES3），2 个3 针 XLR公头传输
采样频率和字长：96 kHz（24 位）
耳机:立体声
最小负载：32ohms
接口
显示:1 个 TFT 彩色触摸屏显示器（320 × 120 像素）
选择方式:1 个编码旋钮
远程监控
网络连接:双以太网千兆接口
无缝冗余连接Milan认证网络
L-Acoustics远程监控软件:LA Network Manager
通用输入和输出 （GPIO）:2 个 GPI + 2 个 GPO ，DB9接头
第三方管理解决方案:QSC® / SNMP / Crestron®
操作条件
温度:0º C / 32º F 至 +50º C / 122º F
功能
信号发生器:正弦波、正弦突发波形、扫频、白噪声和粉红噪声
媒体播放器:24 位 / 96 kHz 立体声输出
尺寸
高度:1U
重量:3.7 kg / 8.2 lb
防护等级:使用连接器密封板可达IP30
