| Electrical |
|
| 触点电阻 | < 2 mΩ |
| 绝缘强度 | 4 kVdc (峰值) |
| 绝缘电阻 | > 1 GΩ (湿热测试之后) |
| 单个触点额定电流 | 持续 40 A rms |
| 单个触点额定电流 | 50 A 音频信号, 50 % 占空比 |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! |
| Mechanical |
|
| 电缆外径 | 7 - 14.5 mm |
| 电缆保持力 | ≥ 220 N (取决于电缆外径和材料) |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 4 mm² / 6 mm² (螺钉型终端或焊接) |
| 电线尺寸 | 12 AWG / 10 AWG |
| 接线 | 螺钉型终端或焊接 |
| 锁紧装置 | 快速锁定（闩） |
| Material |
|
| 触点电镀 | 4 µm Ag |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | PBTP 20 % GR |
| 锁材质 | 锌压铸 (ZnAl4Cu1) |
| 外壳 | PBTP 20 % GR |
| 夹线套 | 聚缩醛 (POM) |
| Environmental |
|
| 可燃性 | UL 94 HB |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 |
|
| Product |
|

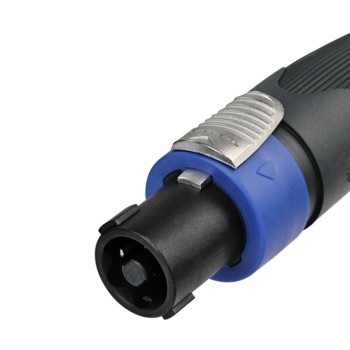

| 产品 | NL4FX |
| 连接类型 | speakON |
| 类别 | 母 |
