隔离在一个成像系统中使用的源，从下游设备，以确保安全的操作室

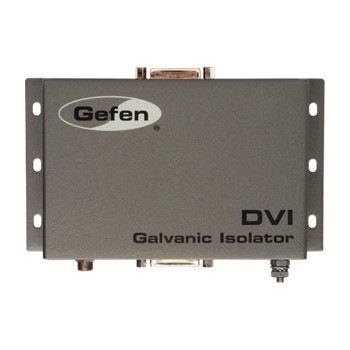

格芬DVI电隔离器用于关键任务应用程序隔离连接DVI之间（源和显示）需要消除接地回路的潜力，提供用于高清晰度视频系统各设备之间的解耦。这是一个safetyrequirement应用如医疗成像系统的某些部件（如内窥镜相机）来与病人和医务人员的直接接触。这是符合医疗设备的安全和电磁兼容标准的项目en60601-1-2 EN60601-1、版。
它是如何工作的
使用包括DVI电缆，连接成像源，如照相机，对DVI DVI输入电流隔离器。连接的DVI输出电隔离系统中如视频图像缩放或高分辨率显示下一个DVI组件。连接提供的5V直流电源对DVI电隔离器锁定连接器和一个可用的电源插座。所有的电缆和电源连接后，电力系统。
提供高达5kV全之间的电隔离DVI组件支持分辨率高达1920 x 1200（WUXGA）HDCP通过EDID通过HPD通过接地端子隔离输入和DVI之间锁定电源连接器的接地端子符合医疗标准和en60601-1-2 EN60601-1，第三版
最大像素时钟：165MHz输入连接器：29针（1）DVI，女（数字）输出连接器：（1）DVI 29针，女性（数字）电源指示灯：蓝色LED（1），（1）电源：5V直流，锁定接头工作温度：0°C至+45 C存储温度：20°C + 70°C相对湿度：10%至90%，非冷凝大气压力：50～106kPa尺寸（宽x高x深）：5.8“x 1.2”x 3.5“（146毫米x 30mm x 85毫米）重量：2磅（0.9公斤。）
（1）DVI电隔离器（ext-dvi-gi）（1）6英尺双链路DVI电缆（cab-dvic-dln-06mm）（1）5V直流闭锁电源（ext-ps52aip-lpm）（1）快速入门指南（qsg-dvi-gi）
