12个话筒/线路输入，8个线路输出以及许多其他功能。行业标准的尺寸规格，用于一系列音响固定安装应用。充裕的DSP能力。内置外部控制输入和逻辑输出。RS-232。支持Symetrix ARC 壁式面板。Dante网络音频。
音质就是一切。这就是为什么，当涉及到关键的话筒与模数和数模转换器电路的问题时，我们不会作任何妥协。在浮点DSP编码，实现宽广的动态范围，以及完全不受数码失真影响方面，我们也不会妥协。
SymNet独有 – 内置10/100和千兆级交换机。无需第三方交换机的Radius 12×8 DSP系统更为简单，更可靠，且价格更低。更少的硬件数量使得安装更快速更轻松。
通过标准IT网络进行音频扩展。无需使用昂贵的专用交换机。64个发送通道和64个接收通道利用Dante协议将Radius 12×8与其他Radius AEC，SymNet Edge, SymNet xIn 12 和 xOut 12或第三方支持Dante的设备连接。
特点
● 12路话筒/线路输入，8路输出。
● 通过 SymNet Composer软件对600多个 DSP模块进行设置。
● 内置的10/100 以太网交换机可用于控制，内置的千兆交换机适用于Dante。
● 通过Dante协议和标准的IT网络可实现网路音频扩展。64路发送和64路接收通道。延时极低。
● 用户控制: Symetrix ARC面板， ARC-WEB 网络应用程序, SymNet SymVue,第三方触摸屏。
规格
规格参数
电源: 支持可拆卸的IEC电源线 (100- 240 VAC, 50-60 Hz, 45 W 最大值)。
自适应遥控控制（ARC）: 可将电源和RS-485数据分配到1台或多台ARC设备。
逻辑输出: 8路逻辑输出，带4对通用的接地引脚。激活状态下，逻辑输出走低(0V), 未激活时内部拉高(5V)，可直接点亮外部LED指示灯。
外部控制输入: 4路模拟控制输入，可用作4路电位计输入或8路开关输入(+3.3 VDC基准电压)。
Dante (一级): 1000 base-T以太网接口，可提供128 (64x64)个通道的Dante网络音频。
Dante (二级): 1000 base-T以太网接口，适用于冗余Dante网络音频。
以太网: 10/100 base-T 以太网接口，可用于实现SymNet Composer主机控制和第三方IP辅助控制，具有自动分频感应，用于设备之间的直接连接。
RS-232: 串行通讯接口，用于第3方辅助控制。端口设置：38.4 波特率 (默认值), 8个数据位, 1个停止位,无奇偶校验,无流控制。
模拟输出: 8路线路输出。
模拟输入: 12路话筒/线路输入，带幻象电源。
建筑和工程参数: SymNet RADIUS 12x8.
该设备可提供12路模拟话筒/线路输入，带幻象电源和8路线路输出。所有信号处理，混音和路由功能（包括输入/输出电平）均可通过软件进行控制。后面板上的3.81mm接口可用于音频输入和输出。
可通过Dante协议实现网络音频扩展，获得128 (64x64)路通道。一级和二级Dante网络音频连接则用于冗余网络。应使用千兆RJ45接头的6类网线进行连接。
应 在装有Windows操作系统的电脑上运行设计软件，该电脑带有网络接口，可运行Windows XP或更高级别的操作系统。设备后面板上的以太网接口可用来设置电脑连接。所有内置处理为全数字化（DSP）。可用的DSP组件包括多种类型（但不仅限 于）：混音器、均衡器、滤波器、分频器、动态/增益控制、路由器、延时、遥控、电平表、发生器、机载逻辑和诊断器。

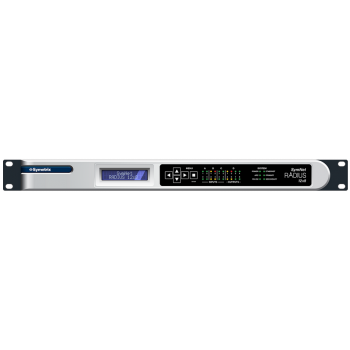

前面板包括输入和输出信号电平 指示灯，输入输出卡类型指示灯以及POWER，ARC，RS-232，NTWORK和DANTE(一级和二级)指示灯。此外，前面板的LCD显示屏还能显 示部分系统参数并对网络参数进行编辑，可通过前面板上的UP、DOWN、LEFT、RIGHT和ENTER按钮像ARC一样进行自定义的控制设置。
外 部控制包括专用的软件屏和预设选项、输入/输出电平控制和静音，通过可选的ARC遥控面板以及带RJ45接头的标准5类网线实现。内置的网络服务器可提供 4个ARC-WEB，这样用户可通过附近的任何网络浏览器或移动设备进行控制。逻辑输入/输出包括8路触电闭合或4路电位计输入，以及8路逻辑输出。逻辑 输出还可以直接驱动LED灯或控制外部继电器或交换机。所有的程序记忆都会保存起来，不易丢失，而且还针对停电专门设置了程序保护。设备还带有一个机载实 时时钟，用于对预设进行自动的、及时的更改，还能与时间同步服务器同步。可通过IP和RS-232根据ASCII控制协议连接第三方控制系统。
音频转换为24-bit， 48 kHz，内部处理为32-bit或40-bit浮点，48 kHz。
该 产品带有一个IEC电源输入插座，可连接120-240 VAC的电源。该设备符合UL/CSA 和CE的安全规范，达到CE和FCC Part 15的排放标准， 通过RoHS认证。设备机身由冷轧钢和注塑成型的塑料制成， 可安装在一个标准的19英寸1U EIA机架。该产品即为SymNet RADIUS 12x8。
