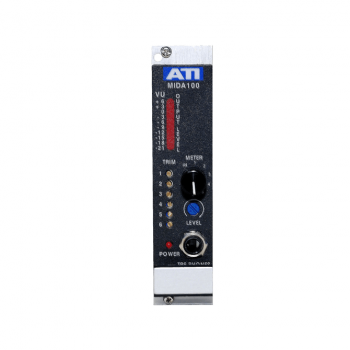

计量1x6分配放大器模块系统10K
计量独立输出分配放大器——六变压器（我）或主动平衡（2）具有独立的层次修剪控制输出。一个LED光柱仪表可切换监控所有的输出和输入。包括主级控制和耳机输出。
MIDA 100-1
分配放大器模块
增益
标称为24dB，CDA–54dB前面板的增益控制
输出削波电平
+ 22dBm最大，600欧姆
输入电平
+ 24dBm Max，桥接600欧姆
@ 30Hz～20kHz失真
0.25%最大的THD @ +20 dBm输出
噪声
- 84dbm EIN
输入阻抗
10K欧姆最小，平衡
计量（MDA /分析/米达）
十段LED光柱；范围–21 + 6 VU 3dB /步，0武调0 + 18dbm。
计量（次／MDA）
十段LED光柱；范围–15 + 12 VU 3dB /步，0武调dBm到–10dBm
连接（DA、MDA、CDA /米达）
外部音频接线连接可连接前扇形片阻挡块（标准）或模块上的连接器组件模块。
连接（SDA /服务/大/ MDA）
外部音频布线连接到适用模块连接器组件上的穿孔块。
信号报警阈值（MDA／CDA）
检测在30dB以下0似曾相识的信号丢失，比¼秒长。
信号报警输出（MDA／CDA）
CMOS FET开关。025岗位对接插头。可能是并联激活常见的报警。
麦克风放大器模块
增益
原，在顺时针最大64dB和24dB *前面板的增益控制
输出削波电平
+ 24dBm最大，600欧姆
输入电平
125mvrms最大
@ 30Hz～20kHz失真
0.05%最大的THD @＋22dBm输出
噪声
- 124dbm EIN
输入阻抗
4KΩ最小，平
幻象电源
可选的内部跨插件位置。三个位置：关闭，在4mA内部电源或外部幻像电源高达48V直流电压。
计量
十段LED光柱；范围–15 + 12 VU 3dB /步，0武调dBm到–10dBm
VCA选项
提供远程增益控制；需要一个外部10K欧姆线性锥形电位器
连接
外部音频连线连接到适用模块连接器组件*增益步骤，通过内部的跨接位置选择
线路放大器模块
增益
原，在顺时针最大64dB和24dB *前面板的增益控制
输出削波电平
+ 24dBm最大，600欧姆
输入电平
+ 24dBm Max，桥接600欧姆
@ 30Hz～20kHz失真
0.05%最大的THD @＋22dBm输出
噪声
- 94dbm EIN 70dB以下额定输出
输入阻抗
10K欧姆最小
计量
十段LED光柱；范围–15 + 12 VU 3dB /步，0武调dBm到–10dBm
VCA选项
提供远程增益控制；需要一个外部10K欧姆线性锥形电位器
连接
外部音频连线连接到适用模块连接器组件*增益步骤，通过内部的跨接位置选择
所有模块
额定输出电平
+ 4dBm，平衡600欧姆@ 0VU仪表指示
频率响应
30Hz的频率，±0.25dB
输入抑制
最低60分贝（普通模式60-120hz）
相邻模块串扰
70dB以下额定输出@ 10kHz
耳机输出
10vrms 600欧姆的耳机
功率要求
PS100电源模块：双极驱动系统的电源供应稳压18VDC巴斯通过融合隔离二极管。单独使用或作为一个冗余对在每个机架帧的右手位置。
大小
机架：
5-1／4“x 19”宽x 1 / 2“D；3.30磅。
放大器模块：欧洲卡格式，100mm×220mm。1.2“（3.0cm）
板宽电源模块：欧洲卡格式，挤压成型的框架，2”（5.1）面板的宽度
保修
有限公司一年保修
